Point Group D6h

Character Table

$ $ $ \text{E} \,{\text{(1)}} $ $ C_6 \,{\text{(2)}} $ $ C_3 \,{\text{(2)}} $ $ C_2 \,{\text{(1)}} $ $ C_2' \,{\text{(3)}} $ $ C_2\text{''} \,{\text{(3)}} $ $ \text{i} \,{\text{(1)}} $ $ S_6 \,{\text{(2)}} $ $ S_3 \,{\text{(2)}} $ $ \sigma_h \,{\text{(1)}} $ $ \sigma_v \,{\text{(3)}} $ $ \sigma_d \,{\text{(3)}} $
$ A_{1g} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $
$ A_{2g} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $
$ B_{1g} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ 1 $
$ B_{2g} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ -1 $
$ E_{1g} $ $ 2 $ $ 1 $ $ -1 $ $ -2 $ $ 0 $ $ 0 $ $ 2 $ $ -1 $ $ 1 $ $ -2 $ $ 0 $ $ 0 $
$ E_{2g} $ $ 2 $ $ -1 $ $ -1 $ $ 2 $ $ 0 $ $ 0 $ $ 2 $ $ -1 $ $ -1 $ $ 2 $ $ 0 $ $ 0 $
$ A_{1u} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $
$ A_{2u} $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $
$ B_{1u} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $
$ B_{2u} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ 1 $
$ E_{1u} $ $ 2 $ $ 1 $ $ -1 $ $ -2 $ $ 0 $ $ 0 $ $ -2 $ $ 1 $ $ -1 $ $ 2 $ $ 0 $ $ 0 $
$ E_{2u} $ $ 2 $ $ -1 $ $ -1 $ $ 2 $ $ 0 $ $ 0 $ $ -2 $ $ 1 $ $ 1 $ $ -2 $ $ 0 $ $ 0 $

Product Table

$ $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_{1g} $ $ E_{2g} $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_{1u} $ $ E_{2u} $
$ A_{1g} $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_{1g} $ $ E_{2g} $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_{1u} $ $ E_{2u} $
$ A_{2g} $ $ A_{2g} $ $ A_{1g} $ $ B_{2g} $ $ B_{1g} $ $ E_{1g} $ $ E_{2g} $ $ A_{2u} $ $ A_{1u} $ $ B_{2u} $ $ B_{1u} $ $ E_{1u} $ $ E_{2u} $
$ B_{1g} $ $ B_{1g} $ $ B_{2g} $ $ A_{1g} $ $ A_{2g} $ $ E_{2g} $ $ E_{1g} $ $ B_{1u} $ $ B_{2u} $ $ A_{1u} $ $ A_{2u} $ $ E_{2u} $ $ E_{1u} $
$ B_{2g} $ $ B_{2g} $ $ B_{1g} $ $ A_{2g} $ $ A_{1g} $ $ E_{2g} $ $ E_{1g} $ $ B_{2u} $ $ B_{1u} $ $ A_{2u} $ $ A_{1u} $ $ E_{2u} $ $ E_{1u} $
$ E_{1g} $ $ E_{1g} $ $ E_{1g} $ $ E_{2g} $ $ E_{2g} $ $ A_{1g}+A_{2g}+E_{2g} $ $ B_{1g}+B_{2g}+E_{1g} $ $ E_{1u} $ $ E_{1u} $ $ E_{2u} $ $ E_{2u} $ $ A_{1u}+A_{2u}+E_{2u} $ $ B_{1u}+B_{2u}+E_{1u} $
$ E_{2g} $ $ E_{2g} $ $ E_{2g} $ $ E_{1g} $ $ E_{1g} $ $ B_{1g}+B_{2g}+E_{1g} $ $ A_{1g}+A_{2g}+E_{2g} $ $ E_{2u} $ $ E_{2u} $ $ E_{1u} $ $ E_{1u} $ $ B_{1u}+B_{2u}+E_{1u} $ $ A_{1u}+A_{2u}+E_{2u} $
$ A_{1u} $ $ A_{1u} $ $ A_{2u} $ $ B_{1u} $ $ B_{2u} $ $ E_{1u} $ $ E_{2u} $ $ A_{1g} $ $ A_{2g} $ $ B_{1g} $ $ B_{2g} $ $ E_{1g} $ $ E_{2g} $
$ A_{2u} $ $ A_{2u} $ $ A_{1u} $ $ B_{2u} $ $ B_{1u} $ $ E_{1u} $ $ E_{2u} $ $ A_{2g} $ $ A_{1g} $ $ B_{2g} $ $ B_{1g} $ $ E_{1g} $ $ E_{2g} $
$ B_{1u} $ $ B_{1u} $ $ B_{2u} $ $ A_{1u} $ $ A_{2u} $ $ E_{2u} $ $ E_{1u} $ $ B_{1g} $ $ B_{2g} $ $ A_{1g} $ $ A_{2g} $ $ E_{2g} $ $ E_{1g} $
$ B_{2u} $ $ B_{2u} $ $ B_{1u} $ $ A_{2u} $ $ A_{1u} $ $ E_{2u} $ $ E_{1u} $ $ B_{2g} $ $ B_{1g} $ $ A_{2g} $ $ A_{1g} $ $ E_{2g} $ $ E_{1g} $
$ E_{1u} $ $ E_{1u} $ $ E_{1u} $ $ E_{2u} $ $ E_{2u} $ $ A_{1u}+A_{2u}+E_{2u} $ $ B_{1u}+B_{2u}+E_{1u} $ $ E_{1g} $ $ E_{1g} $ $ E_{2g} $ $ E_{2g} $ $ A_{1g}+A_{2g}+E_{2g} $ $ B_{1g}+B_{2g}+E_{1g} $
$ E_{2u} $ $ E_{2u} $ $ E_{2u} $ $ E_{1u} $ $ E_{1u} $ $ B_{1u}+B_{2u}+E_{1u} $ $ A_{1u}+A_{2u}+E_{2u} $ $ E_{2g} $ $ E_{2g} $ $ E_{1g} $ $ E_{1g} $ $ B_{1g}+B_{2g}+E_{1g} $ $ A_{1g}+A_{2g}+E_{2g} $

Implemented Settings

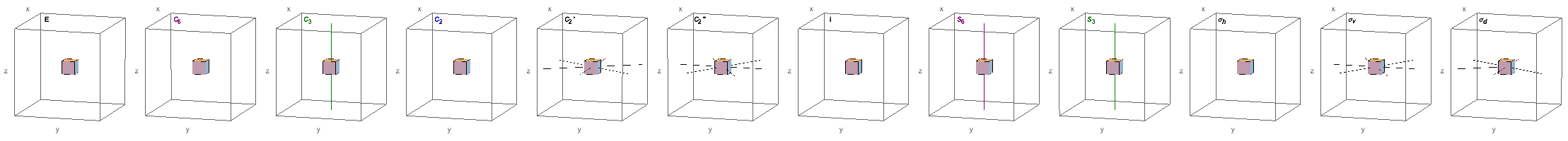

Setting Zx

Details of the D6h group in with setting Zx

Operator Orientation
$\text{E}$ $\{0,0,0\}$ ,
$C_6$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_3$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_2$ $\{0,0,1\}$ ,
$C_2'$ $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ ,
$C_2\text{''}$ $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ ,
$\text{i}$ $\{0,0,0\}$ ,
$S_6$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$S_3$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$\sigma _h$ $\{0,0,1\}$ ,
$\sigma _v$ $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ ,
$\sigma _d$ $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ ,

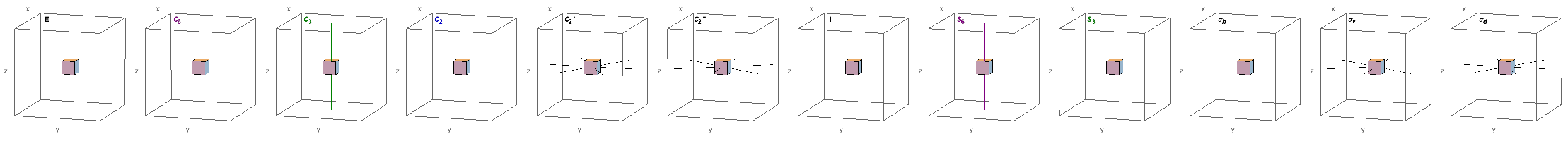

Setting Zy

Details of the D6h group in with setting Zy

Operator Orientation
$\text{E}$ $\{0,0,0\}$ ,
$C_6$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_3$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$C_2$ $\{0,0,1\}$ ,
$C_2'$ $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ ,
$C_2\text{''}$ $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ ,
$\text{i}$ $\{0,0,0\}$ ,
$S_6$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$S_3$ $\{0,0,1\}$ , $\{0,0,-1\}$ ,
$\sigma _h$ $\{0,0,1\}$ ,
$\sigma _v$ $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ ,
$\sigma _d$ $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ ,
